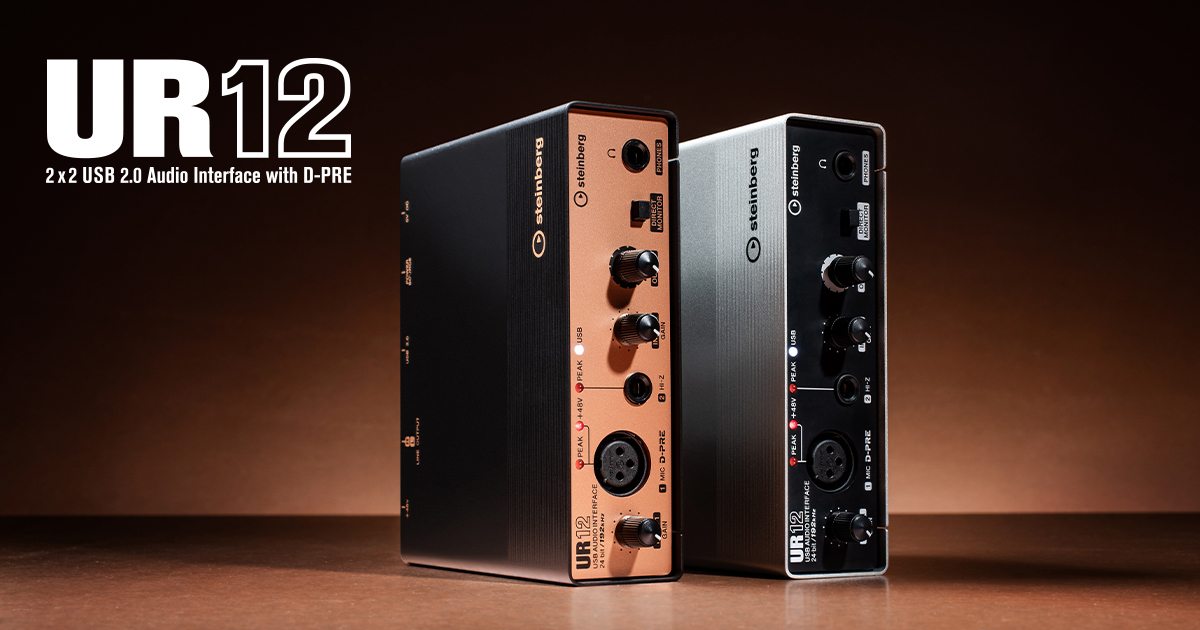

前回、パソコンを用いた音響測定を行うと書きました。それにはオーディオ・インターフェースが必要です。価格の安いものを探して、結局 Steinberg の UR12 の中古品を入手しました。とても小さいです。これで 24-bit/192 kHz に対応しているのです。
.jpg)
中古品なので説明書もついていません。そこで、Steinberg のホームページからダウンロードします。セットアップガイドとオペレーションマニュアルが用意されています。セットアップガイドにはドライバーのインストール方法が書かれています。先ほどのダウンロードページからドライバーの ZIP ファイルをダウンロードします。ファームウェアアップデートの ZIP ファイルもダウンロードしておきます。ドライバとファームウェアのインストールの手順は それぞれのZIP ファイルの中の手順書に書かれています。インストールはとても簡単に終わりました。
さて、つぎは音響測定用のソフトウェアです。いろいろ迷ったあげく、efu さん開発のフリーウェア「Wavespectra」を使う事にしました。前にも書いたとおり、この手のプログラムとしては、REW や ARTA が有名ですが、設定がややこしそうなので、初心者の私としては簡単に使える「Wavespectra」が最善だと思いました。
そもそも私の音響測定の目的は次の 3 点です。
- 現在のオーディオ・システムのリスニング・ポジションでの周波数特性を把握する
- 周波数特性に基づいて、DEQ2496 などのイコライザーを用いて補正する
- 所有のスピーカー、アンプ等のオーディオ・システムのリスニング・ポジションの周波数特性を比較してみる
この様な目的に合うように、オーディオ・システムにマイク（Behringer ECM8000）とマイクとパソコンをつなぐオーティオ・インターフェース（Steinberg UR12）を組み込みました（下図）。通常、音声信号は PD301 から DEQ2496、DAC、パワーアンプを経由して、スピーカーを動かします。また、もう一つ、PC から USB 経由で DAC へ入り、あとは同じ流れでスピーカーを鳴らすという経路があります。この両方をチェックしたいです。そこで、PD301 とパソコンに同じスィープ音源ファイルを置けば、いつものリスニング環境での音響測定ができるはずです。このような音響測定を「Wavespectra」で行います。
「Wavespectra」の導入・使い方・設定については、kazutomo さんの下記の記事を参考にさせていただきました。

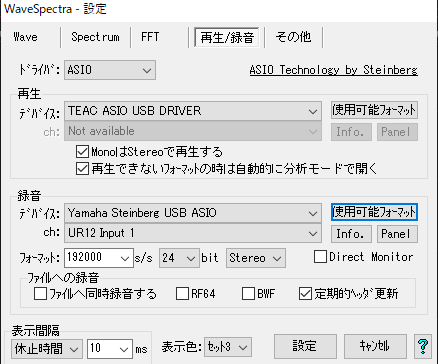

録音設定のところは、ドライバーを ASIO にし、外部入力デバイスを Yamaha-Steiberg ASIO driver にして、使用可能フォーマットのボタンを押すと、使えるフォーマットが出るので、24bit – 192kHz に設定しておきました。
スィープ音源ファイルは前に CD を購入したもので、正弦波 20 ～ 20000 Hz を 2 分 30 秒でスィープするものです。これを PD301 にかけるのと、DSD に変換したファイルを PC で再生させます。ソフトは TEAC の TEAC HR Audio Player と JRIVER Media Center 25です。さて、これで準備完了。いよいよ測定を開始します。
